Kabel EQMOD do HEQ5, EQ6-R i innych montaży SkyWatcher — sterowniki Windows, instalacja krok po kroku
Kabel EQMOD pozwala sterować montażem SkyWatcher (HEQ5, EQ6-R, AZ-EQ6 i innymi) bezpośrednio z komputera — przez ASCOM, EQMOD, Stellarium lub KStars, bez pilota SynScan. Ta strona zawiera kompletną instrukcję instalacji sterowników dla Windows 10 i Windows 11, w tym rozwiązania najczęstszych problemów: wykrzyknik w Menedżerze urządzeń, błąd Code 10 oraz Port not available w ASCOM.
Kabel występuje w dwóch wariantach z różnymi układami scalonymi — CH340 (WCH) lub PL2303 (Prolific) — każdy wymaga innego sterownika. Instrukcja poniżej przeprowadzi przez identyfikację chipa i instalację właściwego sterownika.
Kompatybilność
Montaże Sky-Watcher z GoTo posiadające port Hand Controller (RJ-45):
HEQ5 · EQ3-2 PRO · EQ5 PRO · HEQ-5 / HEQ5 SynScan · AZ-EQ6 · AZ-EQ5 · Orion Atlas PRO AZ/EQ-G · EQ6 / EQ6-R (nowe wersje z wyjściem RJ-45)
Długość kabla: ok. 95 cm
Krok 0. Sprawdź, jaki chip masz w kablu
- Podłącz kabel EQMOD do portu USB (drugi koniec nie musi być podłączony do montażu).
- Naciśnij Win + X i z menu wybierz Menedżer urządzeń.
- Poszukaj nowej pozycji, która pojawiła się po podłączeniu. Może być w jednej z dwóch sekcji:
- Porty (COM i LPT) - jeśli Windows automatycznie zainstalował sterownik (typowe dla CH340),
- Inne urządzenia - jeśli sterownika brakuje (żółty trójkąt z wykrzyknikiem).
- Kliknij prawym przyciskiem na tę pozycję → Właściwości → zakładka Szczegóły → pole Właściwość: wybierz Identyfikatory sprzętu. Pojawi się linia w formacie USB\VID_xxxx&PID_xxxx.
- Porównaj VID/PID i kliknij odpowiedni wariant poniżej:
Producent: WCH (Nanjing Qinheng Microelectronics). Sterownik instaluje się jednym kliknięciem.
Pobierz sterownik CH340 (CH341SER.zip)Instalacja
- Rozpakuj pobrane archiwum CH341SER.zip.
- Kliknij prawym przyciskiem na CH341SER.EXE → Uruchom jako administrator.
- W oknie instalatora kliknij INSTALL i poczekaj na komunikat Driver install success.
- Zamknij instalator i podłącz kabel EQMOD do portu USB.
- W Menedżerze urządzeń → Porty (COM i LPT) powinna pojawić się pozycja USB-SERIAL CH340 (COMx) bez żółtego trójkąta.
- Zapamiętaj numer portu COM - będzie potrzebny w konfiguracji ASCOM/EQMOD.
Producent: Prolific Technology. Rewizja PL2303HX wymaga starszej wersji sterownika - instalacja jest ręczna.
Pobierz sterownik PL2303 (AllInOne 1013)Instalacja
- Rozpakuj pobrane archiwum w wybranym miejscu na dysku (np. na pulpicie).
- Podłącz kabel EQMOD do portu USB.
- Otwórz Menedżer urządzeń (Win + X → Menedżer urządzeń).

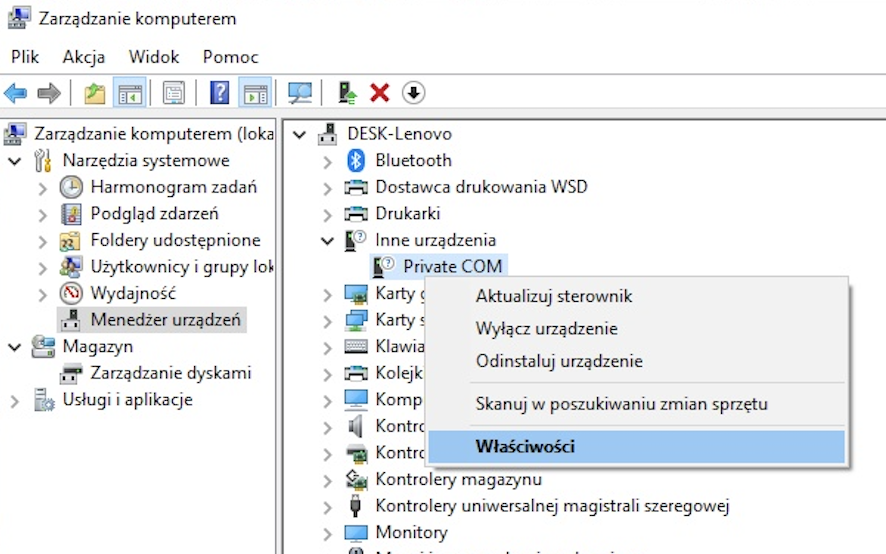

- Znajdź nowe urządzenie z wykrzyknikiem (najczęściej w Inne urządzenia jako USB Serial lub Private COM). Kliknij prawym → Właściwości.

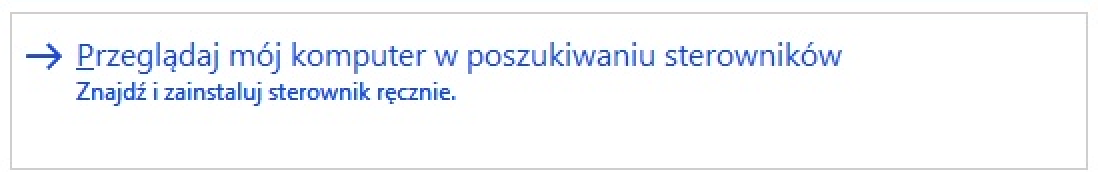

- Zakładka Sterownik → Aktualizuj sterownik → Przeglądaj mój komputer w poszukiwaniu sterowników.
- Wybierz Pozwól mi wybrać z listy dostępnych sterowników → rodzaj urządzenia: Porty (COM i LPT).

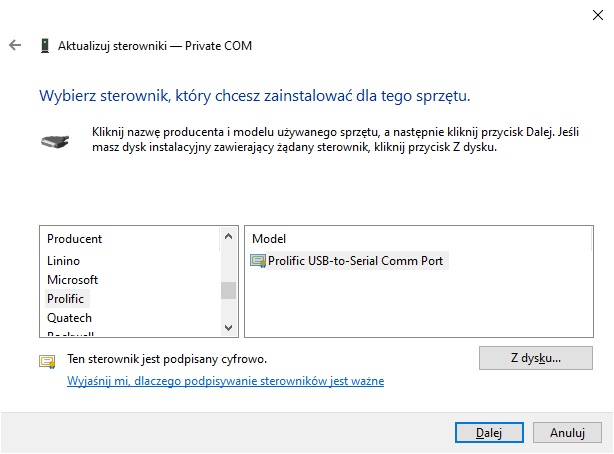

- Producent: Prolific, model: Prolific USB-to-Serial Comm Port. Jeśli jest więcej wersji - wybierz tę z najstarszą datą (wersja 3.3.x, rok 2008-2010).
- Kliknij Dalej i zaakceptuj kolejne okna.
- W sekcji Porty (COM i LPT) pojawi się Prolific USB-to-Serial Comm Port (COMx) bez trójkąta. Zapamiętaj numer portu COM.
Konfiguracja w ASCOM/EQMOD
Po zainstalowaniu sterownika wpisz w ustawieniach montażu (np. EQMOD ASCOM Setup) numer portu COM widoczny w Menedżerze urządzeń. Jeśli wcześniej był inny numer - po zmianie sterownika mógł się zmienić. Po zatwierdzeniu konfiguracji powinno udać się połączyć z montażem.
Dostępne w sklepie teleskopy.pl
Coś nie działa? Zainstalowałeś zły sterownik?
Jeśli kabel był już podłączany wcześniej i coś poszło nie tak - poniżej znajdziesz scenariusze naprawy. W każdym przypadku zacznij od sprawdzenia VID/PID jak w Kroku 0, żeby wiedzieć z którym chipem masz do czynienia.
Zainstalowałem zły sterownik (CH340 zamiast PL2303 lub odwrotnie) ▶
Najczęstszy przypadek. Sterownik zainstalował się pozornie poprawnie, Windows przydzielił numer portu, ale urządzenie nie działa bo sterownik komunikuje się z innym chipem niż jest w kablu.
- Podłącz kabel, żeby urządzenie było widoczne w Menedżerze urządzeń.
- Kliknij prawym na urządzenie → Odinstaluj urządzenie.
- Ważne: zaznacz Usuń oprogramowanie sterownika dla tego urządzenia i potwierdź.
- Odłącz kabel.
- Wróć do Kroku 0 powyżej, sprawdź VID/PID i zainstaluj właściwy sterownik dla swojego chipa.
Kabel PL2303 działał, ale po czasie przestał — Code 10 ▶
Windows Update podmienił dobry sterownik (3.3.x) na nowszy (3.4.67.325), który celowo nie obsługuje PL2303HX. Można to potwierdzić: Właściwości urządzenia → zakładka Sterownik → data 15.08.2014, podpis Microsoft Windows Hardware Compatibility Publisher.
- Podłącz kabel.
- Menedżer urządzeń → prawym na Prolific USB-to-Serial Comm Port → Właściwości → zakładka Sterownik → Aktualizuj sterownik.
- Wybierz Przeglądaj mój komputer → Pozwól mi wybrać z listy dostępnych sterowników.
- Producent: Prolific → wersja z najstarszą datą (3.3.x, rok 2008-2010). Zainstaluj.
- Żeby Windows nie podmienił sterownika ponownie: Win + R → wpisz sysdm.cpl → zakładka Sprzęt → Ustawienia instalacji urządzenia → wybierz Nie i zapisz.
Sterownik bez błędów, port COM jest, ale program nie może się połączyć ▶
Najczęstsza przyczyna: w programie (ASCOM/EQMOD) wpisany jest stary numer portu COM, a po reinstalacji sterownika system przydzielił inny. Sprawdź aktualny numer w Menedżerze urządzeń i wpisz go w konfiguracji programu.
Jeśli numer się zgadza - sprawdź czy zainstalowany sterownik jest właściwy dla chipa (VID/PID jak w Kroku 0). Sterownik CH340 nie obsłuży chipa PL2303 i odwrotnie, nawet jeśli w Menedżerze urządzeń nie ma wykrzyknika.
Po podłączeniu kabla nic się nie pojawia w Menedżerze urządzeń ▶
- Sprawdź inny port USB (bezpośrednio w komputerze, nie przez hub).
- Upewnij się że kabel jest do końca włożony w port RJ-45 montażu (powinno być słyszalne kliknięcie).
- Sprawdź czy wtyczka USB nie jest uszkodzona mechanicznie.
- W Menedżerze urządzeń → Widok → Pokaż ukryte urządzenia - czasem urządzenie widnieje tam z poprzedniej instalacji.
Jeśli kabel nadal się nie pojawia jako żadne urządzenie - możliwe uszkodzenie mechaniczne. Skontaktuj się przez Allegro.
