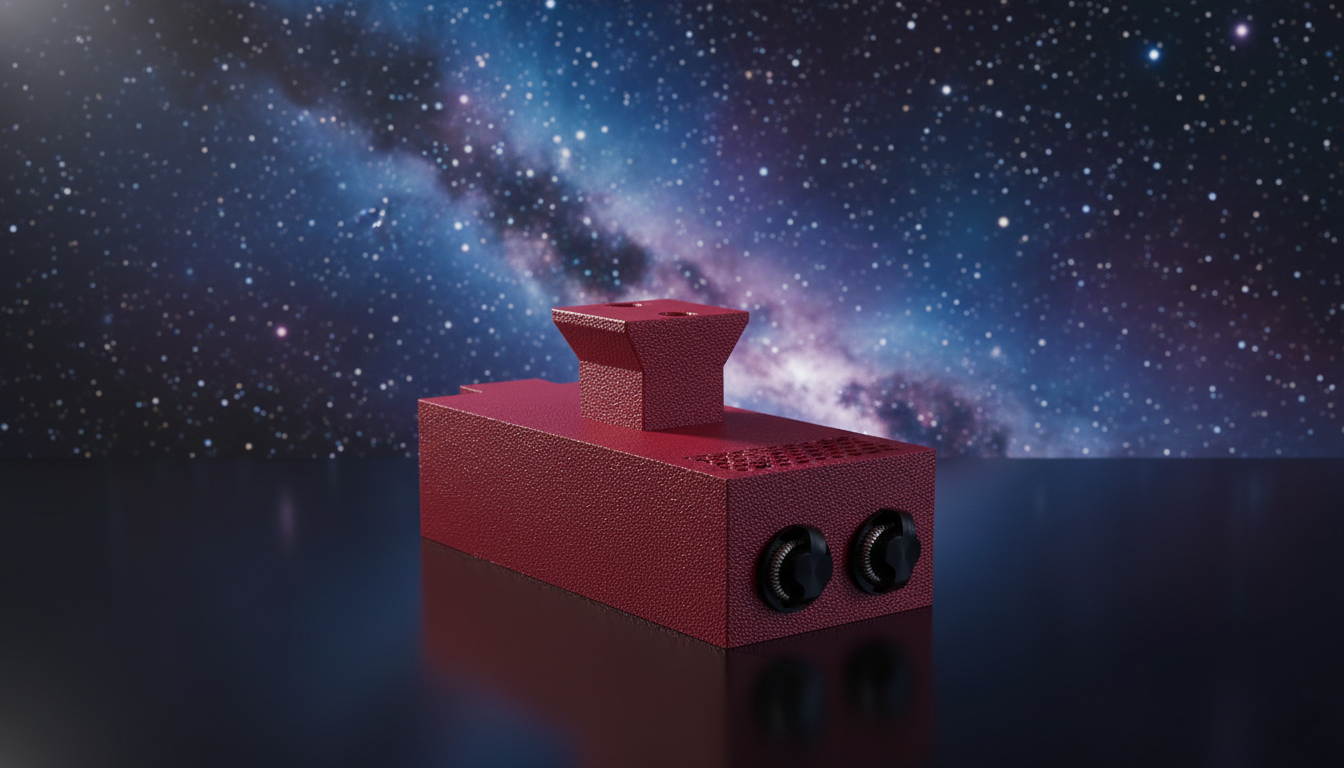

ADC – inteligentny sterownik grzałek do teleskopu

Pierwsze uruchomienie sterownika Astro Dew Controller (ADC) jest procesem prostym, ale wymaga przygotowania kilku podstawowych informacji o posiadanym sprzęcie. Całą procedurę można podzielić na trzy główne etapy:

1. Montaż i podłączenie fizyczne

• Lokalizacja: Zamontuj sterownik w takim miejscu, aby znajdował się z dala od źródeł ciepła, co zapewni rzetelne pomiary czujników.
• Podłączenie grzałek: Wepnij grzałki do gniazd na tylnym panelu: G1 dla głównego teleskopu oraz G2 dla guidera. ADC współpracuje ze standardowymi grzałkami 5V lub 12V.
• Zasilanie: Podłącz zasilacz 12V DC ze standardowym złączem 5,5/2,1 mm. Należy pamiętać, że zasilacz nie jest częścią zestawu.

2. Automatyczny kreator konfiguracji (Pierwszy start)

Przy pierwszym włączeniu urządzenie automatycznie wyświetli komunikat „PIERWSZY START” i uruchomi kreator konfiguracji. Jest to kluczowy moment, w którym musisz zdefiniować parametry swoich grzałek, aby algorytmy ochrony optyki działały poprawnie.

W kreatorze należy ustawić:

• Rezystancję grzałki (Ohm): Wartość tę należy sprawdzić wcześniej za pomocą omomierza dla każdej z grzałek (zakres od 0,5 do 50 Ω).
• Napięcie grzałki: Określ, czy Twoja grzałka była projektowana na 5V czy 12V.
• Podłaczenie grzałki: Podaj czy grzałka w danym porcie jest podłączona, czy nie (ważne do obliczania zużycia prądu/mocy)
• Nawigacja: Do zatwierdzania i przechodzenia między ekranami (G1 Rezystancja → G1 Napięcie → G2 Rezystancja → G2 Napięcie) używaj enkodera (pokrętła). Po zakończeniu pojawi się komunikat „ZAPISANE!”, a ustawienia zostaną zachowane w pamięci nieulotnej.

3. Połączenie z siecią WiFi

Sterownik ma domyślnie włączony punkt dostępowy WiFi, co pozwala na zdalny monitoring parametrów.

• Dane sieci: Połącz się z telefonu lub komputera z siecią o nazwie „Astro Dew Controller”.
• Hasło: 12345678.
• Panel webowy: W przeglądarce wpisz adres http://ADC.local lub http://192.168.1.1.
• Opcjonalnie: Przez panel webowy możesz skonfigurować urządzenie tak, aby łączyło się z Twoją domową siecią WiFi (tryb Station), co eliminuje konieczność przełączania sieci w telefonie.

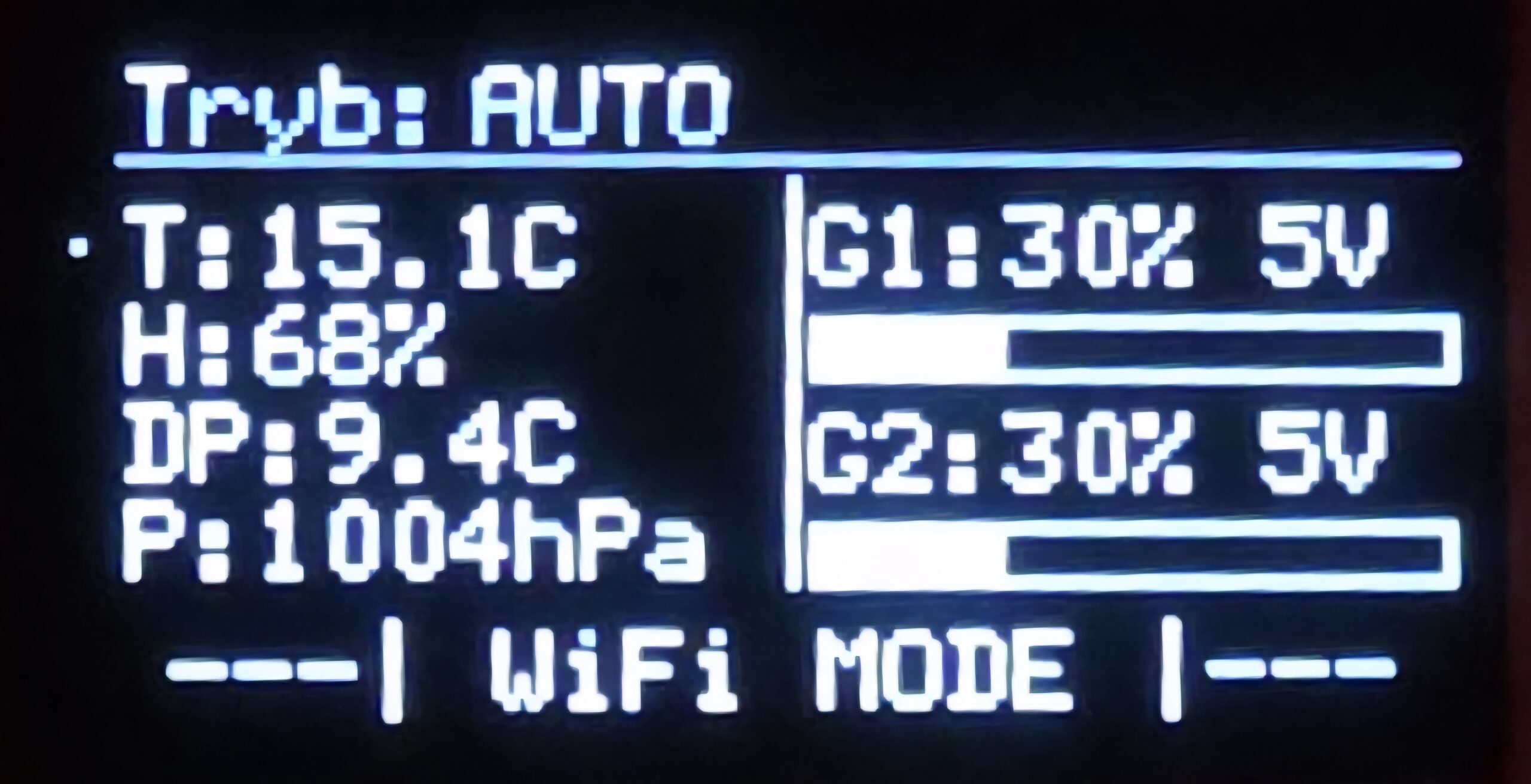

Wybór trybu pracy

Po zakończeniu konfiguracji możesz wybrać tryb pracy za pomocą krótkiego naciśnięcia przycisku BACK:

• MANUAL: Samodzielnie regulujesz moc grzałek pokrętłem.
• AUTO: Sterownik sam dobiera moc na podstawie punktu rosy, utrzymując 5°C marginesu bezpieczeństwa oraz aktywując funkcje ochrony przed mgłą (FOG DETECTION) i szronem (ANTIFROST).

Pierwsze uruchomienie ADC można porównać do strojenia instrumentu przed koncertem – musisz dokładnie określić możliwości swoich grzałek, aby system mógł później „grać” samodzielnie, dbając o czystość Twojej optyki przez całą noc.

• Wersja 3.18:
  – Poprawa offsetu wyświetlacza– Poprawki stabilności WiFi
• Wersja 3.17:
  – UI: Przycisk Factory Reset w głównym panelu
  – UI: Statystyki energii (Wh, FOG MODE, ANTIFROST)
  – UI: Przycisk do sprawdzenia nowej wersji
  – Poprawki dot. stabilności i wyglądu
  – Pobieranie czystego pliku .bin (nie trzeba rozpakowywać ZIP)
  – Możliwość całkowitego wyzerowania ustawień (factory reset)
• Wersja 3.8i:
  – Poprawki stabilności
  – Antifrost v2 – inteligentniejsza ochrona na mrozie
• Wersja 3.8h:
  – Poprawki stabilności
• Wersja 3.8d:
  – UI: HISTORIA: Strona z wykresami
  *Wykres temperatury vs punkt rosy
  *Wykres mocy grzałek
  *Statystyki sesji (czas, min/max/avg temp)
  *Logowanie danych co 5 minut
  *Eksport danych do CSV
  *Czyszczenie całej historii lub poszczególnych sesji
  – UI: Wyświetlanie konfiguracji grzałek (napięcie/rezystancja) w web panelu
  – UI: Niepodłączona grzałka pokazuje „OFF” (OLED i web)
  – Menu konfiguracji: ustawienie czy dane wejście obsługuje grzałkę, czy jest niepodłączone (ważne do pomiaru zużycia energii)
• Wersja 3.5b:
  – UI: Pobór prądu i mocy dla każdej grzałki + suma w web panelu
  – WIFI STATION: Możliwość połączenia z domową siecią WiFi przez panel webowy
  – FOG DETECTION v2 – ulepszona logika
• Wersja  3.4:
  – ANTIFROST PROTECTION: Ochrona przed szronem
  – WiFi AP włączone DOMYŚLNIE
  – Konfiguracja grzałek zapisywana w pamięci nieulotnej
  – Pierwszy start = wymuszenie konfiguracji grzałek

Jakie grzałki pasują do ADC?
ADC współpracuje ze standardowymi grzałkami 5V lub 12V

Czy zasilacz jest w zestawie?
Nie, zasilacz 12V DC nie jest w zestawie. ADC używa standardowego złącza DC 5,5/2,1 mm – pasuje większość zasilaczy astronomicznych.

Jak działa tryb AUTO?
Czujnik mierzy temperaturę i wilgotność. Algorytm oblicza punkt rosy, punkt zaszronienia i szybkie zmiany wilgotności, dostosowuje moc grzałek, utrzymując konieczny margines.

Czy mogę podłączyć dwie różne grzałki?
Tak! Każdy kanał jest konfigurowany niezależnie. Możesz ustawić różną rezystancję i napięcie (5V/12V) dla każdej grzałki osobno.

Jak połączyć się z WiFi?
Połącz się z siecią „Astro Dew Controller” (hasło: 12345678) i otwórz http://ADC.local lub http://192.168.1.1

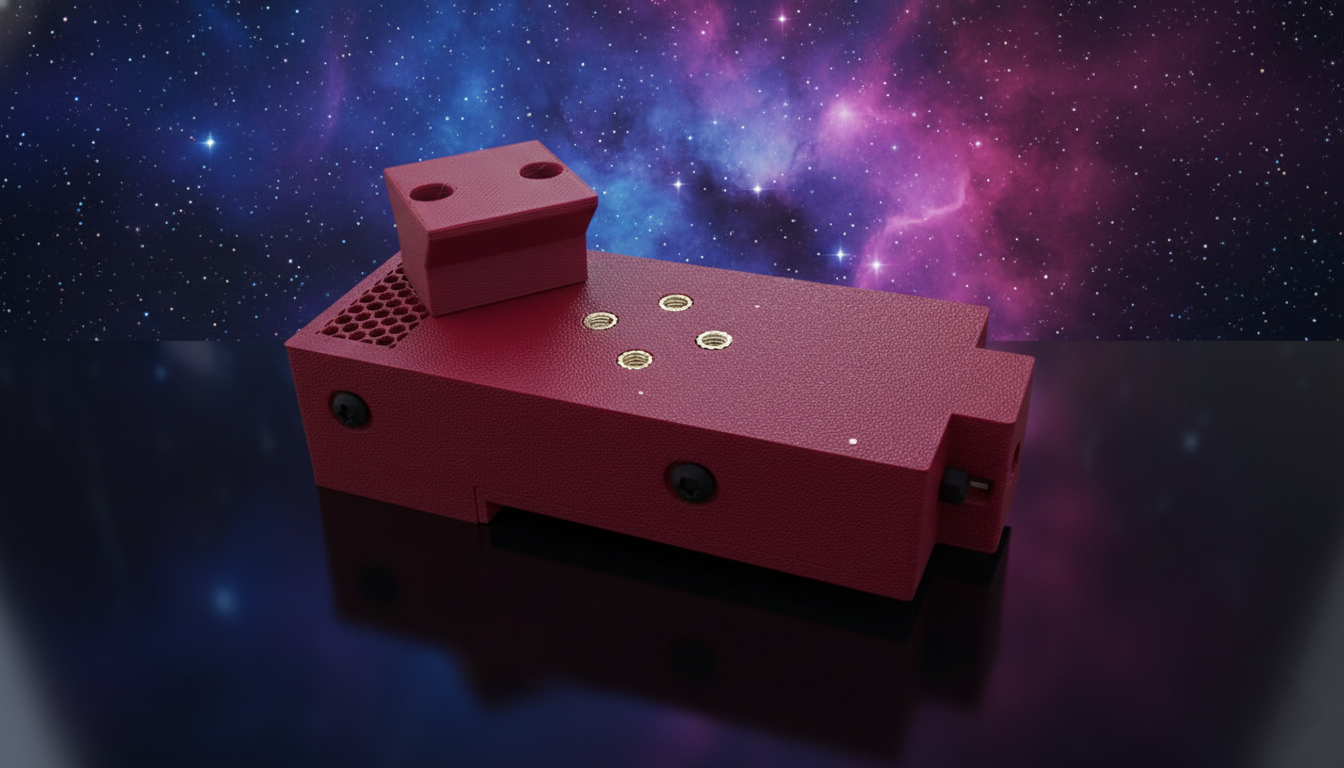

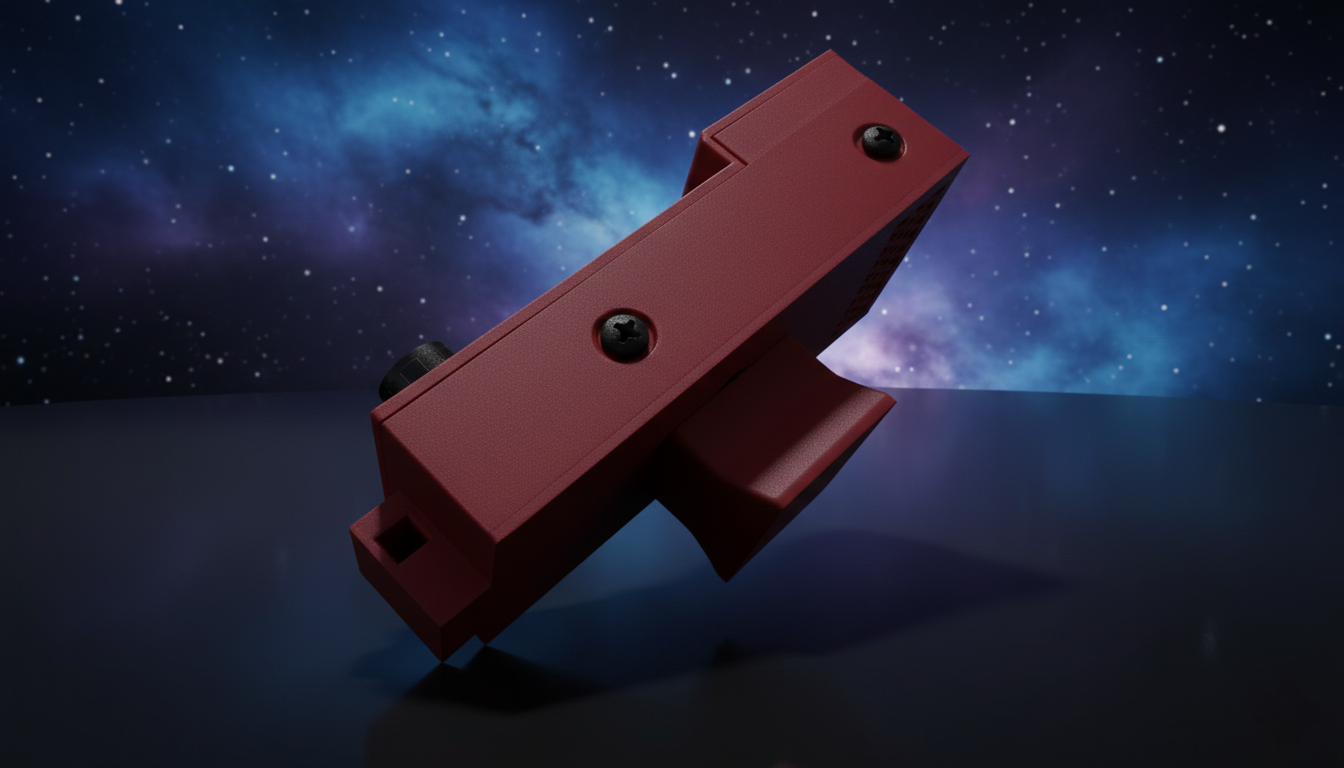

Czy obudowa PLA+ jest trwała?
Tak, przy normalnym użytkowaniu nocą. Unikaj wystawiania na bezpośrednie słońce w dzień (max 50°C).

Co to jest ANTIFROST?
Przy temperaturach poniżej 0°C szron może osadzać się na optyce. ANTIFROST aktywuje grzałki wyprzedzająco przy spadku temperatur.

Czy mogę aktualizować firmware?
Tak, przez WiFi. Wejdź na panel webowy i wgraj nowy plik .bin. Konfiguracja pozostanie zapisana.
